Renault Grand Espace IV (JK) 2,2 dci selber reparieren
Auf dieser Seite könen Sie sehen wie die Drosselklappe zusammen mit der Swirl-Klappe und dem AGR-Ventil ausgebaut werden kann.

Gezeigt am Fahrzeug:

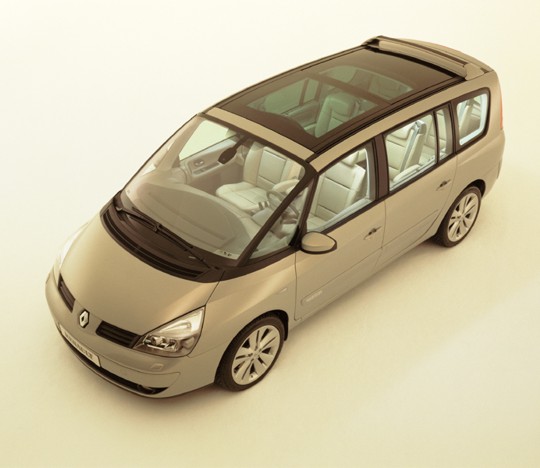

Renault Grand Espace IV (JK) Bj.2004
2,2 dci (Diesel) mit 150 PS
Schlüsselnmmer: 3004 098


Drosselklappe samt AGR-Ventil und Swirl-Klappe ausbauen
Wo sitzt oder befindet sich die Drosselklappe beim Renault Grand Espace IV (JK) 2,2 dci?

Die Drosselklappe oder auch Drollklappe genannt beim o.g. Fahrzeug sitzt zwischen dem Ansaugschlauch aus Kunststoff der vom Ladeluftkühler zum Ventildeckel führt und dem Ventildeckel selber. Es ist das Zwischenstück aus Aluguss, links ist die kugelförmige Swirkl-Klappe und rechts daran ist das AGR-Ventil montiert. Die Drosselklappe ist mit der Achse von der Swirlklappe -auch Unterdruckdose genannt- fest verbunden. Drückt man das Gestänge von der Swirl-Klappe hoch und runter, so schliesst bzw. öffnet sich in diesem Moment auch die Drosselklappe. Das gesamte Bauteil ist direkt sichtbar uns lässt sich ohne Spezailwerkzeug gut ausbauen.

Autobatterie abklemmen

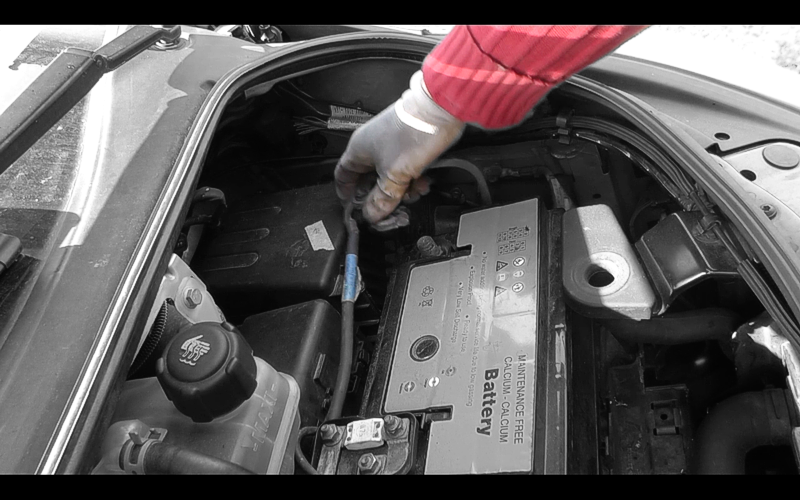

Autobatterie abklemmen, angefangen mit Minus-Pol
AGR-Ventil

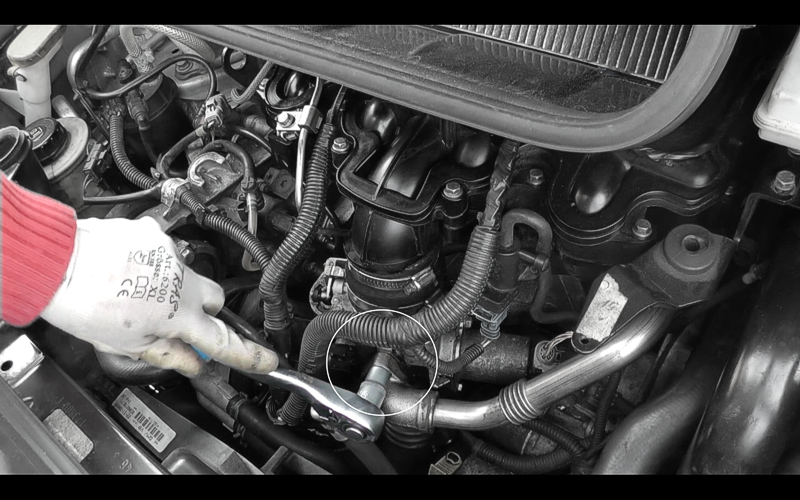

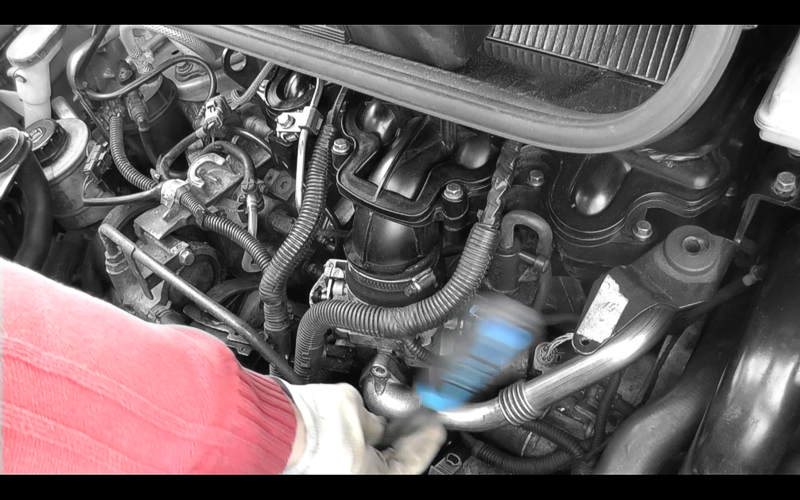

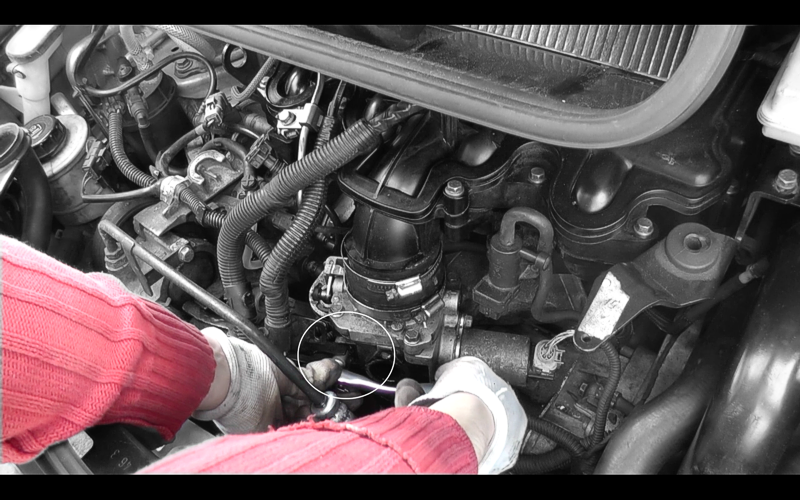

Die obere Schraube am AGR-Ventil vom Abgas-Rückführungsrohr mit einem 13-er Schlüssel rausschrauben...
AGR-Ventil ausbauen

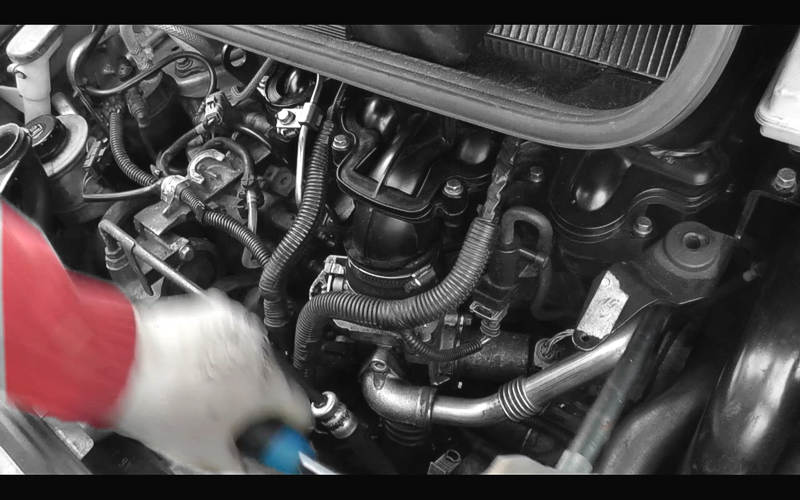

...danach die Untere Schraube
Abgasrückführungsrohr Renault Espace IV

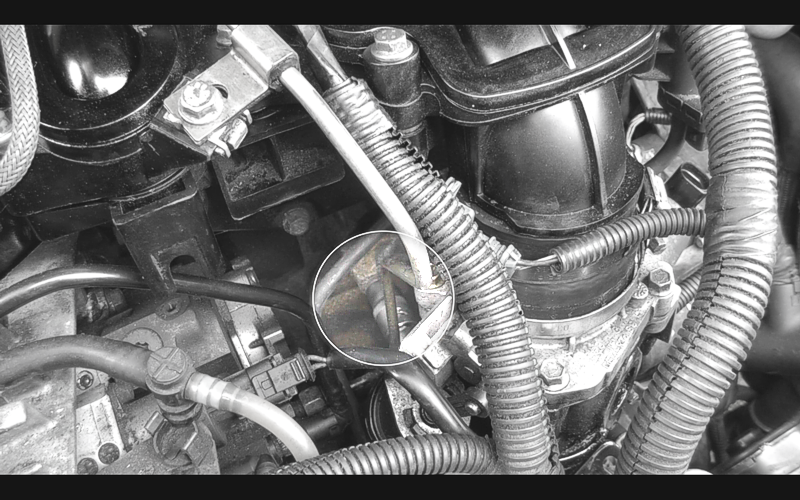

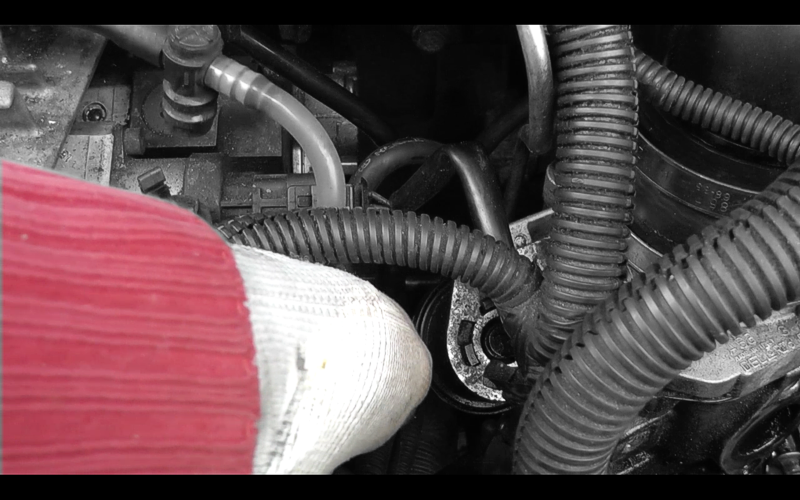

Nun die obere Schraube mit eienr Knarrenverlängerung am Motorblock vom Abgasrückführungsrohr rausschrauben... danach die untere Schraube
Renault Espace IV Ladedruckregelventil abziehen

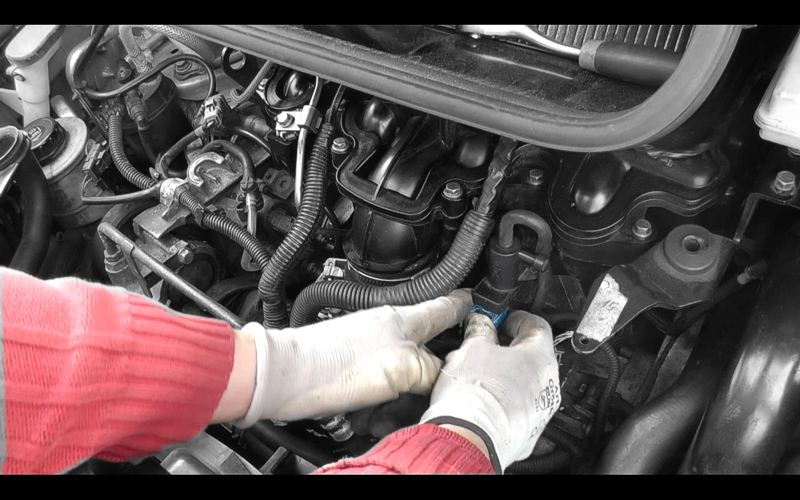

Stecker vom Ladedruckregelventil abziehen, Metallklammer dabei hineindrücken
Metallschelle Ventildeckel lösen

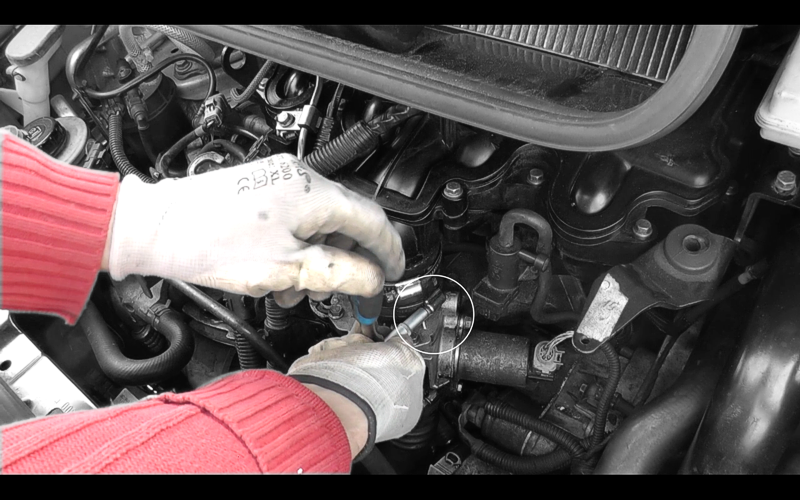

Die obere Metallschelle an der Gummimanschette am Ventildeckel lösen
Drosselklappe

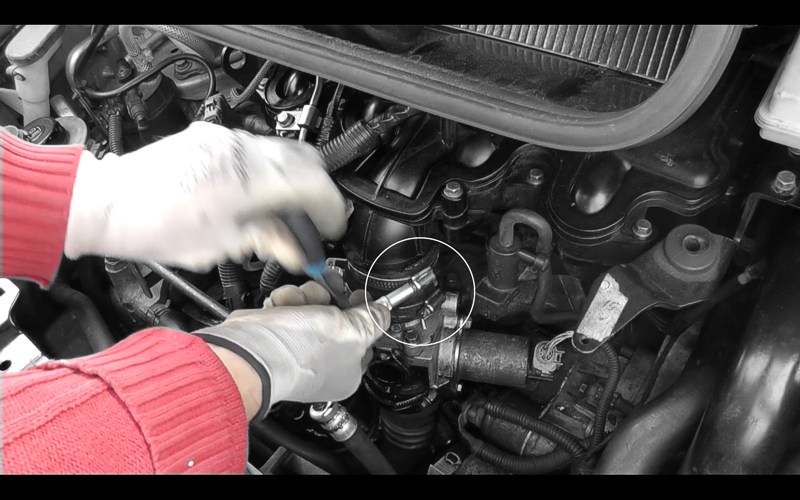

Die untere Metallschelle am Drosselklappengehäuse lösen
Ansaugrohr vom Ladeluftkühler

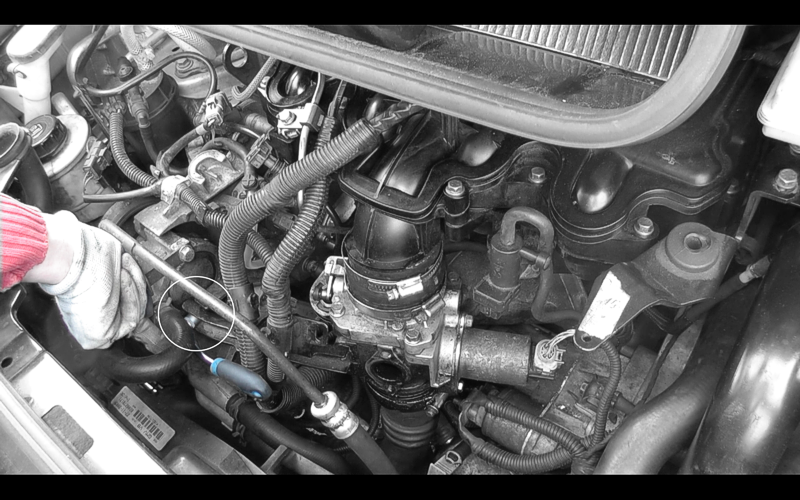

Die Metallschelle unten am Drosselklappengehäuse welches das Ansaugrohr vom Ladeluftkühler hält lösen
Querstrebe Renault Espace IV

Rechte 10er-Schraube der Querstrebe lösen
AGR-Ventil ausbauen Reault Espace

Linke 10er-Schraube der Querstrebe lösen und...
Kabelbaum Renault Espace IV

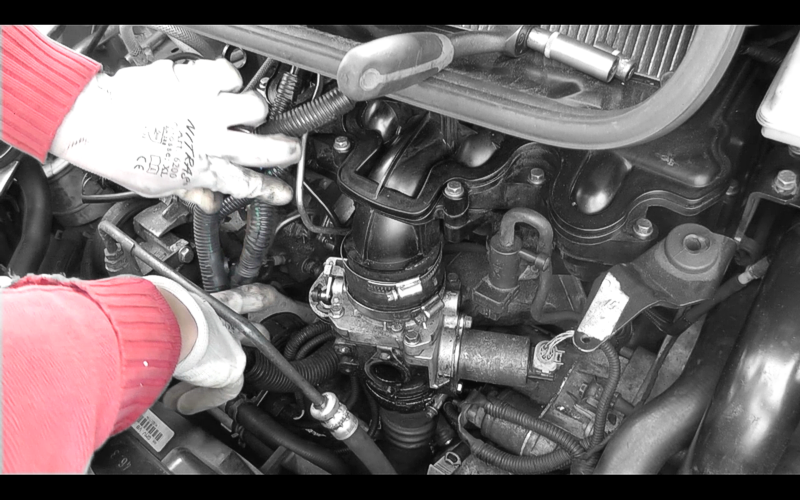

...den Kabelbaum mit der Querstrebe zur Seite drücken
Steckverbindung AGR-Ventil abziehen

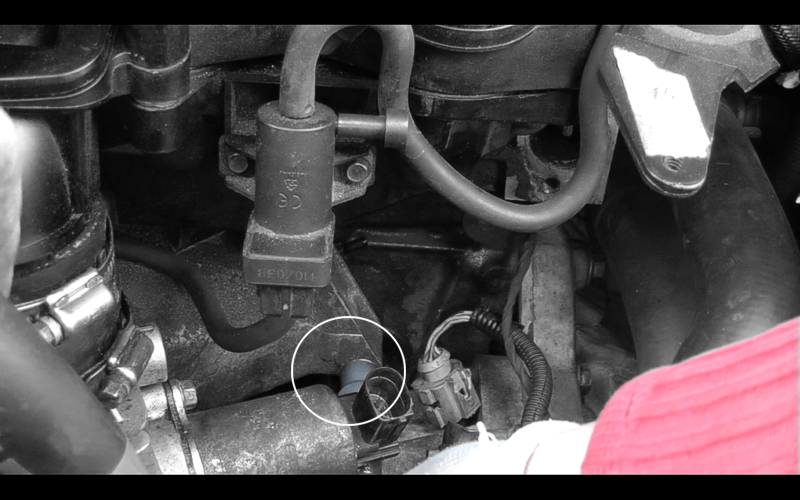

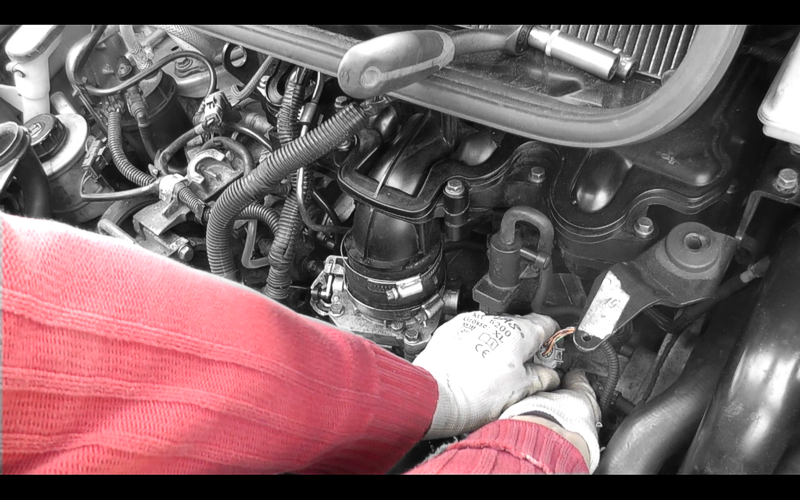

Verbindungsstecker vom AGR-Ventil lösen und abziehen (mit einem kleinen Schraubendreher von unten rechts in den Stecker-Schlitz rein und die Nase nach innen rausdrücken, Stecker dabei ziehen)
Ladedruckregelventil und Vakuumventil Unterdruckschlauch

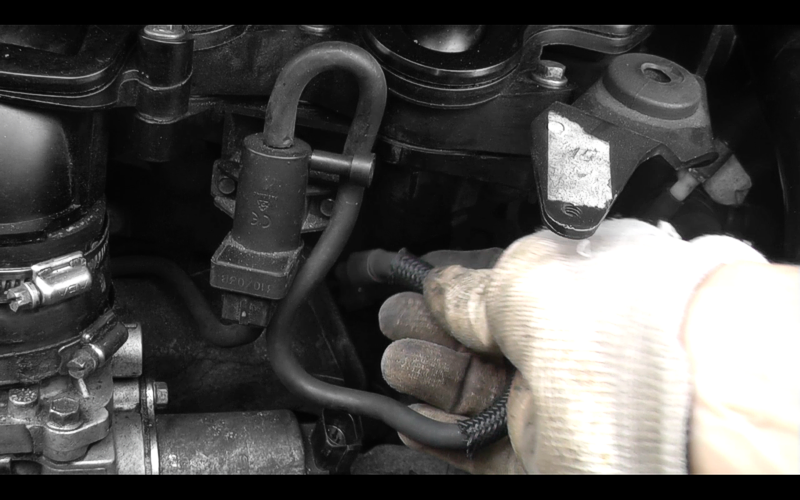

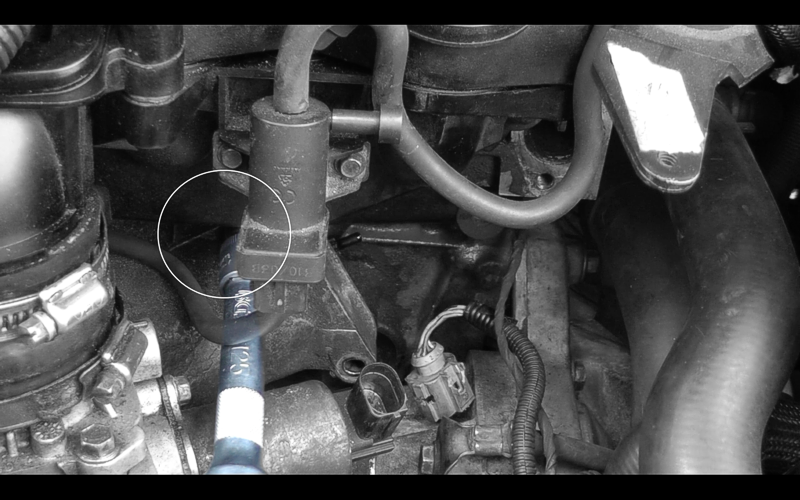

Beide Unterdruckschläuche die vom Ladedruckregelventil und von der Swirl-Klappe (Unterdruckdose) zum Vakuumventil -welches hinter der Drosselklappengehäusehalterung sitzt- führen abziehen
Drosselklappe Renault Espace IV JK ausbauen

Unterdruckschlauch links an der Swirl-Klappe der zum Vakuumventil führt abziehen
Drosselklappengehäusehalterung ausbauen

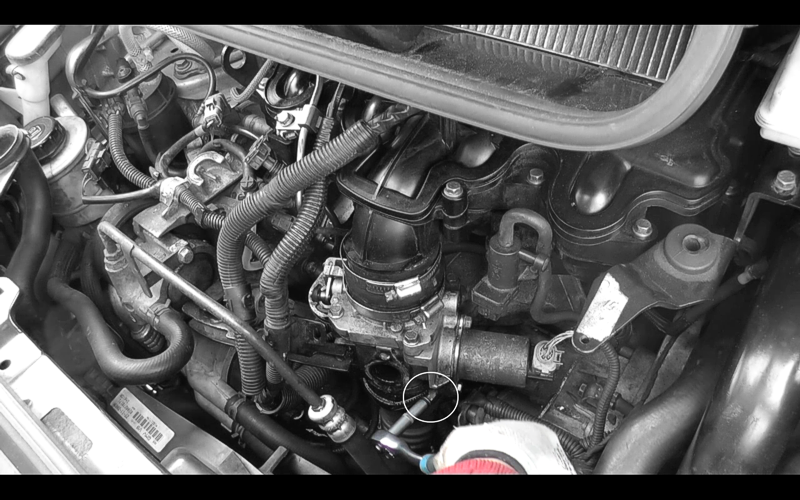

Die rechte Schraube von der Drosselklappengehäusehalterung lösen und rausziehen
Drollklappe Renault Espave IV ausbauen

Die obere Schraube von der Drosselklappengehäusehalterung lösen und rausziehen
Swirlklappe Renault Espace IV JK

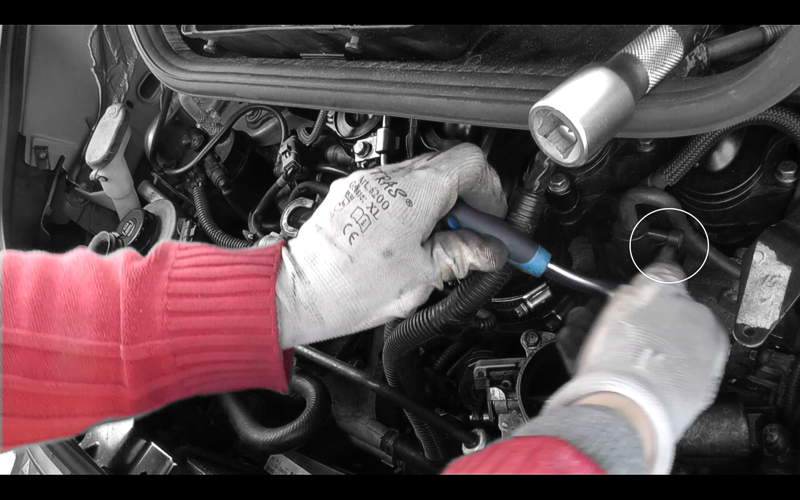

Die linke Schraube von der Drosselklappengehäusehalterung lösen und rausziehen. Diese Schraube sitzt etwas versteckt hinter der Swirlklappe, ist jedoch mit einer Knarrenverlängerung gut zugänglich
Drosselklappengehäuse lösen Renault Espace IV

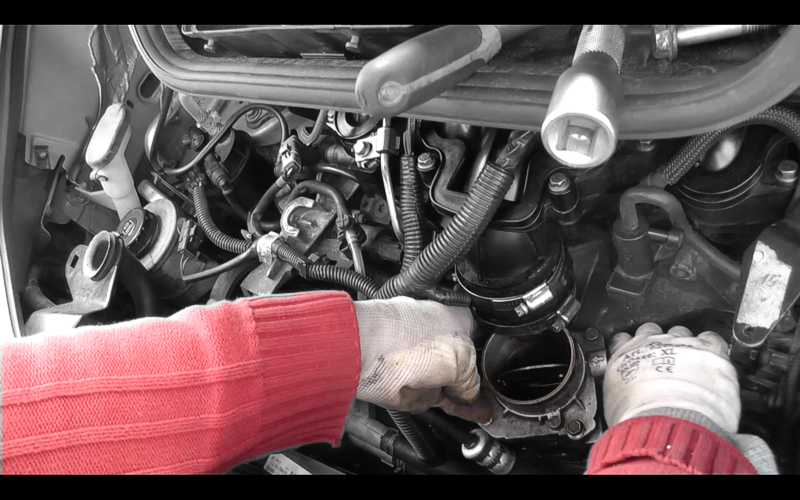

Jetzt ist das gesamte Drosselklappengehäuse gelöst und kann frei bewegt werden
Ladedruckregelventil ausbauen Renault Espace IV

Um das Drosselklappengehäuse aus dem Motorraum entnehmen zu können, müsste nun nur noch das Ladedruckregelventil deinstalliert werden welches mit 2 Schrauben fixiert ist. Dieser Arbeitsvorgang kann auch vorgezogen werden, z.B. unmittelbar nach Entfernung der Unterdruckschläuche oben in dieser Beschreibeung...

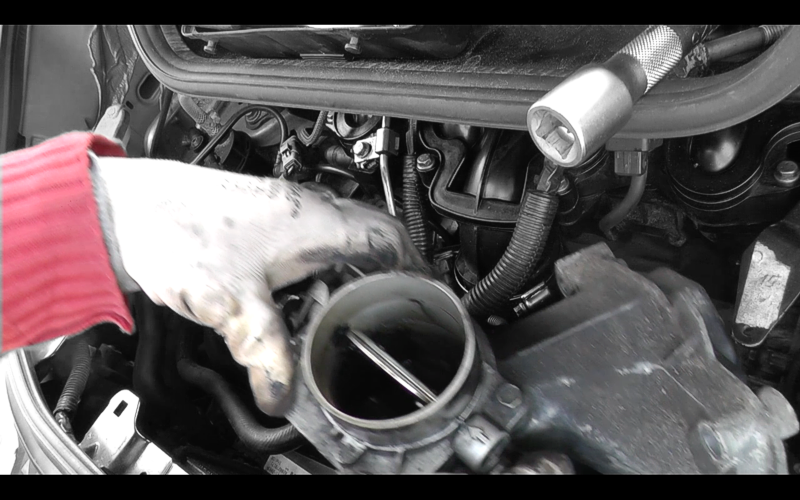

Beim Renault Espace die Drosselklappe herausziehen

Nun kann das Drosselklappengehäuse komplett mit dem AGR-Ventil und mit der Swirl-Klappe aus dem Motorraum entnommen werden...
